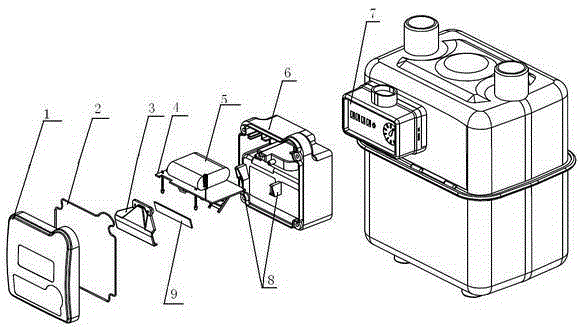

摘要：本實用新型公開了一種攝像式直讀氣表，由上殼體、O型圈、鏡片壓板、反射鏡片、主控電路板、微型攝像頭、鋰電池、下殼體、氣表基表組成，下殼體設有反射鏡片固定架和微型攝像頭固定座，反射鏡片固定架斜向設置于下殼體相應位置，其中心線與豎直方向的夾角為β；反射鏡片固定于反射片固定架上，微型攝像頭固定于下殼體的微型攝像頭固定座；為了使反射鏡片和微型攝像頭更好的固定，下殼體的相應位置設有兩個固定柱，鏡片壓板與下殼體采用固定柱采用螺絲鏈接；主控電路板和鋰電池均放置于下殼體內側相對應的位置；上殼體與下殼體經O型圈采用螺絲連接；下殼體卡在氣表基表的字輪上。采用此結構設計可實現對氣表字輪的準確“直讀”，由微型攝像頭對反射鏡片的字輪讀數進行拍照，提高所拍照片的清晰度，便于上級系統識別。
- 專利類型實用新型
- 申請人新天科技股份有限公司;
- 發明人費戰波;劉勝利;董意德;
- 地址450001 河南省鄭州市高新區紅松路252號
- 申請號CN201520981688.6
- 申請時間2015年12月02日
- 申請公布號CN205192557U
- 申請公布時間2016年04月27日
- 分類號G01F15/06(2006.01)I;
