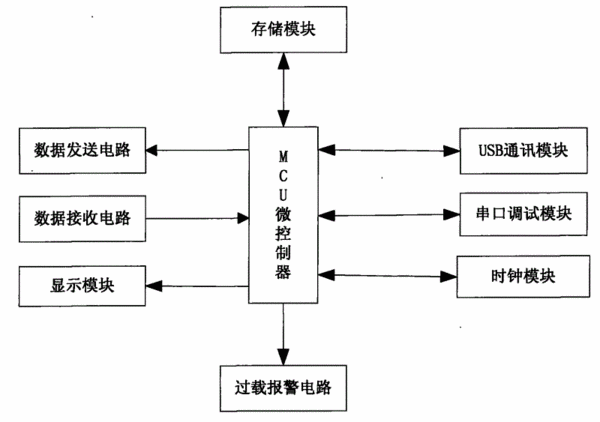

摘要:本實用新型公開了一種便攜式M-BUS直讀表采集裝置,含有MCU微控制器、數據接收電路、數據發送電路、電池充電電路、電源控制電路、升壓模塊、過載報警電路、存儲模塊、顯示模塊、時鐘模塊、USB通訊模塊、串口調試模塊。便攜式M-Bus直讀表采集器(以下簡稱M-Bus采集器)與計算機或手持設備進行通信獲得表檔案,M-BUS采集器留有M-Bus接口,被抄設備(直讀表)掛接在M-BUS總線上。抄表人員抄表時,首先啟動M-BUS采集器,將所抄樓宇的M-Bus總線接頭與M-BUS采集器的M-BUS接口相對接,M-BUS采集器首先尋找M-BUS總線導引地址,找到后按照相應表計檔案中的表計地址依次抄錄表中數據。
- 專利類型實用新型
- 申請人河南新天科技股份有限公司;
- 發明人費戰波;袁金龍;焦曉軍;韓天兵;
- 地址450001 河南省鄭州市高新技術產業開發區國槐街19號
- 申請號CN200920258584.7
- 申請時間2009年11月27日
- 申請公布號CN201748946U
- 申請公布時間2011年02月16日
- 分類號G01F15/06(2006.01)I;
