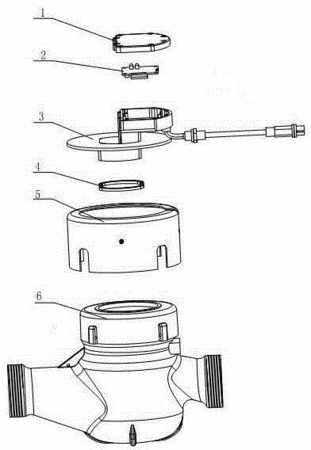

摘要：本實用新型提供一種攝像直讀水表結構，該結構含有上蓋、印制電路板、上殼、密封圈、特制銅中罩、水表基表，在印制電路板的背面設有一超小型數碼攝像頭和補光板；上殼設有卡扣和定位柱，印制電路板通過卡扣和定位柱固定于上殼；上蓋與上殼采用螺絲固定；特制銅中罩罩壁上設有多個螺釘孔，采用緊定螺釘使銅中罩與水表基表固定。該結構既能實現對機械字輪的攝像直讀，又方便人眼查看字輪讀數。
- 專利類型實用新型
- 申請人新天科技股份有限公司;
- 發明人費戰波;劉勝利;董意德;王海港;
- 地址450001 河南省鄭州市高新區國槐街19號
- 申請號CN201420274314.6
- 申請時間2014年05月27日
- 申請公布號CN203964976U
- 申請公布時間2014年11月26日
- 分類號G01F15/06(2006.01)I;
