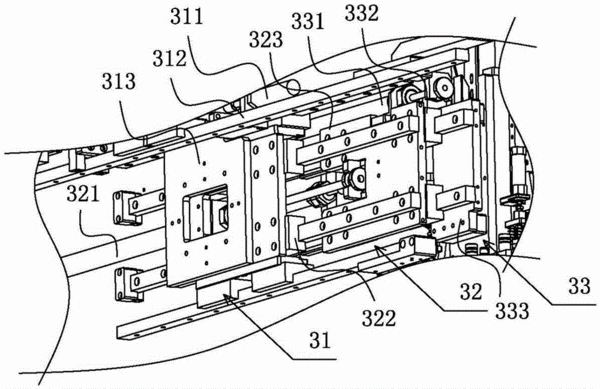

摘要:本實用新型公開了一種手機外殼模具移位裝置,包括移動頭、驅動移動頭在豎直方向上運動的豎直移動裝置以及驅動豎直移動裝置在水平方向上移動的水平移動裝置,水平移動裝置包括一級移動裝置、二級移動裝置和三級移動裝置,豎直移動裝置固接于三級移動裝置,一級移動裝置驅動二級移動裝置運動,二級移動裝置驅動三級移動裝置運動,一級移動裝置、二級移動裝置以及三級移動裝置的移動方向相同,將水平方向上的移動裝置分為三級移動裝置,可以解決較長距離上移動的穩定性問題,三級移動裝置分別移動較短距離,以保持移動裝置的穩定性,且可以配合注塑機與旋轉臺的定位工位的旋轉頻率,使上下工序之間時間配合良好。
- 專利類型實用新型
- 申請人廣東拓斯達科技股份有限公司;
- 發明人張安平;
- 地址523822 廣東省東莞市大嶺山鎮新塘村新塘新路90號
- 申請號CN201520853326.9
- 申請時間2015年10月30日
- 申請公布號CN205167382U
- 申請公布時間2016年04月20日
- 分類號B29C45/17(2006.01)I;
