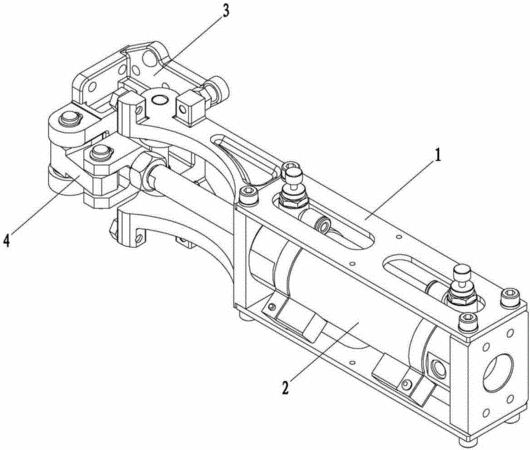

摘要：一種注塑機機械手90度翻轉裝置，包括機械臂、氣缸、翻轉體和連接件，氣缸安裝于機械臂的內部，翻轉體鉸接于機械臂的前端，翻轉體的一端與氣缸伸縮桿的前端分別鉸接于連接件的兩端；翻轉體與機械臂鉸接處的轉軸外表面套有無油襯套；翻轉體與連接件鉸接處的轉軸外表面套有無油襯套；翻轉體與連接件的配合間隙處設有止推墊片。本實用新型設計新穎，結構合理，既可以避免翻轉振動，又可以消除軸向晃動，使得整個翻轉動作平穩，從而提高機械手取放動作的可靠性，具有良好的推廣價值。
- 專利類型實用新型
- 申請人東莞市拓斯普達機械科技有限公司;
- 發明人吳豐禮;
- 地址523000 廣東省東莞市大嶺山鎮新塘村新塘新路90號
- 申請號CN201120245121.4
- 申請時間2011年07月13日
- 申請公布號CN202151894U
- 申請公布時間2012年02月29日
- 分類號B29C45/17(2006.01)I;
