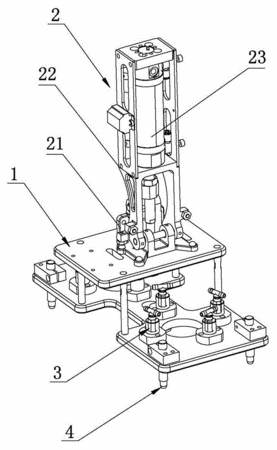

摘要：本實用新型涉及自動化生產設備技術領域，尤其涉及一種小螺母定位設備的取料機構，包括支撐架，所述支撐架設置有上料機械手，所述支撐架設置有螺母定位裝置，所述螺母定位裝置包括內部中空的管套，所述管套的下端開設有環形槽，所述環形槽開設有若干連通管套內部的通孔，所述通孔設置有用于卡接小螺母的卡位滾珠，所述環形槽外部套接有彈性鎖緊圈；所述管套上端連接有進氣管，所述管套的內部設置有推桿，所述推桿位于進氣管與卡位滾珠之間，該取料機構實現小螺母在模具中的自動上料，降低工人的勞動強度大，提高生產效率，降低企業的用人成本。
- 專利類型實用新型
- 申請人廣東拓斯達科技股份有限公司;
- 發明人吳豐禮;
- 地址523000 廣東省東莞市大嶺山鎮新塘村新塘新路90號
- 申請號CN201520666946.1
- 申請時間2015年08月31日
- 申請公布號CN205033469U
- 申請公布時間2016年02月17日
- 分類號B29C45/14(2006.01)I;B29C45/17(2006.01)I;
