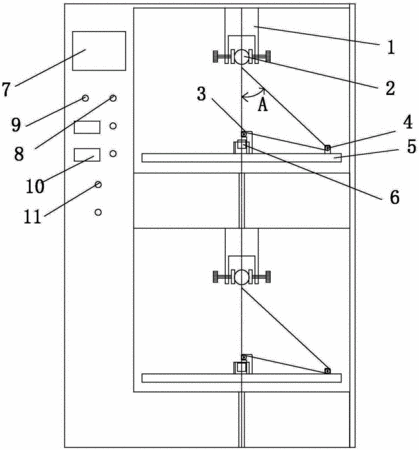

摘要：本實用新型提供了全自動耳機線類錐度旋轉試驗機，包括測試機臺，以及固定于測試機臺內的機臺面板、滑輪組和夾具，所述的夾具固定耳機線的一端，所述的機臺面板為一圓盤狀的轉動治具；所述的滑輪組包括旋轉滑輪和固定滑輪，旋轉滑輪固定于機臺面板的外邊緣處，固定滑輪位于轉動治具上表面的中心位置；耳機線一端自夾具依次繞過所述的旋轉滑輪和固定滑輪而固定于轉動治具中心。本新型利用全觸摸屏控制器設置其旋轉角度，電阻表設置被測產品的阻抗數值，在連接轉動治具的伺服電機驅動下，實現錐度全方位自由旋轉。同時，利用設置的蜂鳴器可進行信號提示報警，利用該旋轉的結構可以靈活、方便地對耳機線進行測試。
- 專利類型實用新型
- 申請人東莞市劍喬試驗設備有限公司;
- 發明人朱和云;
- 地址523710 廣東省東莞市塘廈鎮塘蓮七街8號
- 申請號CN201520888839.3
- 申請時間2015年11月06日
- 申請公布號CN205157295U
- 申請公布時間2016年04月13日
- 分類號G01N3/00(2006.01)I;
