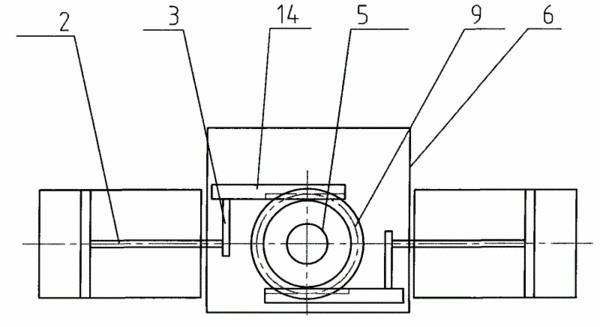

摘要：本實用新型公開了一種同步雙動平推液壓夾具裝置，包括用于固定夾持試樣的夾具體，安裝在夾具體兩側的油缸，以及通過所述油缸驅動同步相向運動的鉗口。所述同步裝置包括齒輪軸，安裝在夾具體上；齒輪，安裝在所述齒輪軸；兩個齒條，安裝在所述齒輪上下兩側與齒輪相嚙合；所述兩個齒條均通過銷盤與油缸的活塞桿相連。本實用新型的兩個齒條安裝在所述齒輪上下兩側與齒輪相嚙合，通過齒條控制兩活塞桿同步運動，實現同步夾持，解決了配對使用的兩油缸的機械同步問題；同步裝置包括齒輪和兩齒條，且同步裝置封閉在夾具體內部，大大提高了齒輪、齒條的使用壽命；所述夾具體后側設有后蓋板，可以防止異物進入凹槽且人手無法進入，提高了操作的安全性。
- 專利類型實用新型
- 申請人濟南試金集團有限公司;
- 發明人孫善燁;楚萬慧;梁春華;王健;
- 地址250022山東省濟南市槐蔭區濟微路24號
- 申請號CN200820227101.2
- 申請時間2008年12月16日
- 申請公布號CN201335795Y
- 申請公布時間2009年10月28日
- 分類號G01N3/00(2006.01)I;G01N19/00(2006.01)I;G01N1/36(2006.01)I;G01N33/00(2006.01)I;G01N35/00(2006.01)I;
