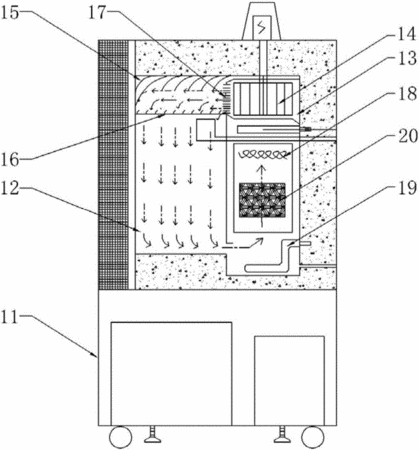

摘要：本實用新型具體涉及一種恒溫恒濕試驗箱的風道結構，包括測試箱箱體、測試艙、循環風道、離心風機、弧形導流板以及導流隔板；測試艙和循環風道均安裝在測試箱箱體內，離心風機固定在循環風道內，離心風機的出風方向為水平方向，弧形導流板固定在循環風道的頂部，離心風機吹出的風經弧形導流板的導流作用變為豎直方向；導流隔板固定在測試艙的頂部，經弧形導流板的導流作用后的風吹向導流隔板；導流隔板上有若干個通風孔；測試艙的底部與循環風道連通?？諝庠陔x心風機中水平吹出，經弧形導流板的導流作用下成為豎直風，吹向導流隔板，通過導流隔板上的通風孔達到均勻向下送風的目的，既可實現國家標準的風速，又能保證測試艙的均勻度。
- 專利類型實用新型
- 申請人東莞市劍喬試驗設備有限公司;
- 發明人朱和云;
- 地址523710 廣東省東莞市塘廈鎮塘蓮七街8號
- 申請號CN201620140737.8
- 申請時間2016年02月24日
- 申請公布號CN205435766U
- 申請公布時間2016年08月10日
- 分類號B01L1/00(2006.01)I;B01L7/00(2006.01)I;
