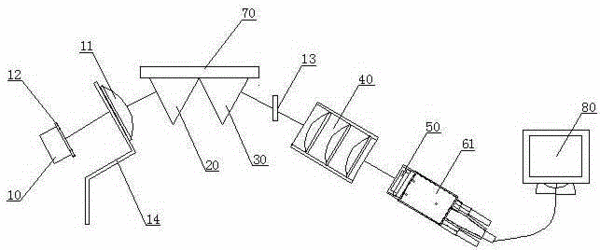

摘要：本實用新型涉及應力檢測裝置，尤其涉及一種鋼化玻璃表面應力測量儀，包括光源、光折射元件、成像單元，光折射元件位于光源的光發射方向，供放置待測玻璃，光源發出的光經光折射元件折射后進入成像單元成像，其特征在于，所述的光折射元件是沿光路方向設置有第一折射棱鏡和第二折射棱鏡，所述的成像單元包括透鏡組、偏振裝置和圖像傳感器，透鏡組的前端位于第二折射棱鏡的光折射方向，透鏡組的后端設有偏振裝置，偏振裝置的后端設有圖像傳感器。由于光源發出的光經第一折射棱鏡全反射之后沿玻璃內部傳播的這部分光被耦合進入第二折射棱鏡，因而成像單元接收到的圖像亮度沒有衰減，亮條紋和暗條紋之間的對比度高，條紋邊界清晰，提高了測量精度。
- 專利類型實用新型
- 申請人蘇州精創光學儀器有限公司;
- 發明人孫曉敏;
- 地址215334 江蘇省蘇州市昆山市開發區章基路189號1棟201
- 申請號CN201520964665.4
- 申請時間2015年11月27日
- 申請公布號CN205120285U
- 申請公布時間2016年03月30日
- 分類號G01L1/24(2006.01)I;
