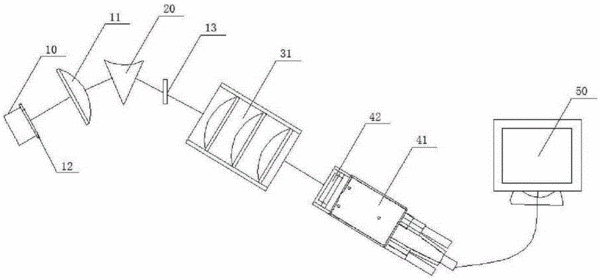

摘要：本發明屬于應力檢測領域，具體講是一種曲面玻璃表面應力儀，包括光源、光折射元件、成像單元，光折射元件位于光源的光發射方向，供放置待測玻璃，光源發出的光經光折射元件折射后進入成像單元成像，其特征在于，所述的光折射元件是一面為曲面的三角棱鏡，所述的成像單元包括透鏡組和圖像傳感器，透鏡組的前端位于三角棱鏡的光折射方向，后端設有圖像傳感器。由于本發明應力儀的光折射元件是一面為曲面的三角棱鏡，測試曲面玻璃表面應力時，三角棱鏡的曲面可以與待測玻璃相貼合，光源發出的單色光經三角折射棱鏡與待測曲面玻璃的接觸面發生全反射，因而，本發明應力儀可以測量曲面玻璃的表面應力，且測量精度高，具有廣闊的市場前景。
- 專利類型發明專利
- 申請人蘇州精創光學儀器有限公司;
- 發明人孫曉敏;
- 地址215334 江蘇省蘇州市昆山市開發區章基路189號1棟201
- 申請號CN201510726582.6
- 申請時間2015年10月30日
- 申請公布號CN105241593A
- 申請公布時間2016年01月13日
- 分類號G01L1/24(2006.01)I;
