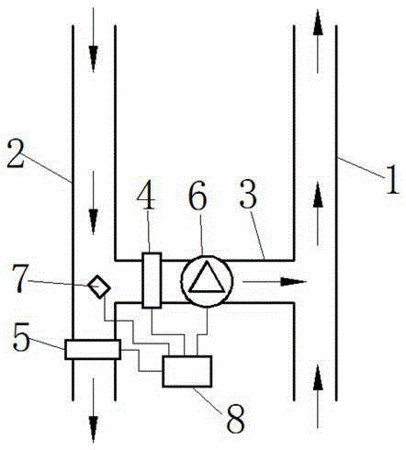

摘要:本實用新型公開了一種太陽能熱水器溫控節水循環裝置,包括用于進冷水的冷水管(1)和用于放出熱水的熱水管(2),在所述熱水管(2)上靠近其出口的位置處設置有一橫管(3),所述橫管(3)連通所述冷水管(1)和熱水管(2),在所述橫管(3)上設置有一水泵(6)用于將所述熱水管(2)中的水抽至所述冷水管(1)中,所述橫管(3)還設置有第一電磁閥(4),所述水泵(6)和第一電磁閥(4)分別與控制器(8)連接。本實用新型利用水泵將熱水管中的水抽至冷水管,可以使得熱水管中一直是熱水狀態,用戶使用的時候,熱水管直接放出的就是熱水,避免了使用時熱水管放出冷水的過渡期,很大程度上減少了我們對水資源的浪費。
- 專利類型實用新型
- 申請人貴州大學;
- 發明人劉顯海;敖才林;羅穎婕;雷秀成;吳杰;胡廷智;
- 地址550025 貴州省貴陽市貴州大學花溪北校區科技處
- 申請號CN201520879200.9
- 申請時間2015年11月06日
- 申請公布號CN205090640U
- 申請公布時間2016年03月16日
- 分類號F24J2/40(2006.01)I;
