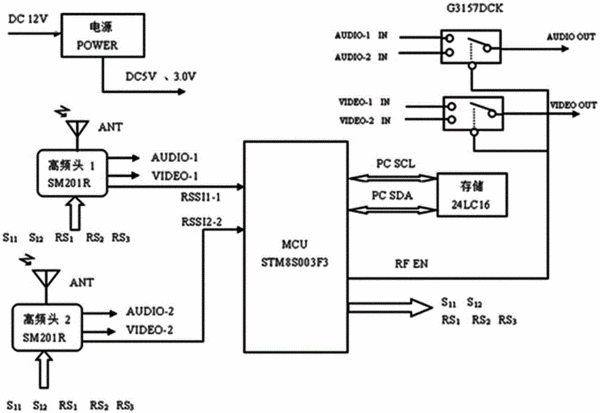

摘要：本新型提供了一種航拍視頻冗余分集接收裝置，其兩個高頻頭的間距為1～1/8波長，使得在每個天線處都會產生不同的信號電平RSSI-1，RSSI-2；所述音視頻切換模塊設有AUDIO-1、VIDEO-1?IN端口和AUDIO-2、VIDEO-2?IN端口；所述單片微處理器MCU連接并輸出控制電壓至音視頻切換模塊；所述單片微處理器MCU的I/O接口同時連接兩個高頻頭的輸出端，并對高頻頭送過來的兩個電平即時進行比較分析處理：當RSSI-1與RSSI-2電平比較等于0時，或高于0.1伏時，RF?EN輸出高電平，音視頻切換模塊切換至AUDIO-1及VIDEO-1?IN端口，音視頻輸出為高頻頭1的信號；當RSSI-1與RSSI-2電平比較低于0.1伏時，RFEN輸出低電平，音視頻切換模塊切換至AUDIO-2及VIDEO-2?IN端口，音視頻輸出為高頻頭2的信號。本新型利用空間位置不同的接收天線來實現空間分集，能夠達到最大有用信號的高幅度接收，得到穩定，可靠，清晰，流暢的監控畫面，提高了航拍監控的運用范圍。
- 專利類型實用新型
- 申請人漳州視瑞特光電科技有限公司;
- 發明人蔡建和;黃燕;葉秋松;吳偉濱;
- 地址363000 福建省漳州市薌城區金峰經濟開發區（9#A廠房）
- 申請號CN201520880678.3
- 申請時間2015年11月08日
- 申請公布號CN205071169U
- 申請公布時間2016年03月02日
- 分類號H04N5/50(2006.01)I;H04N7/18(2006.01)I;
