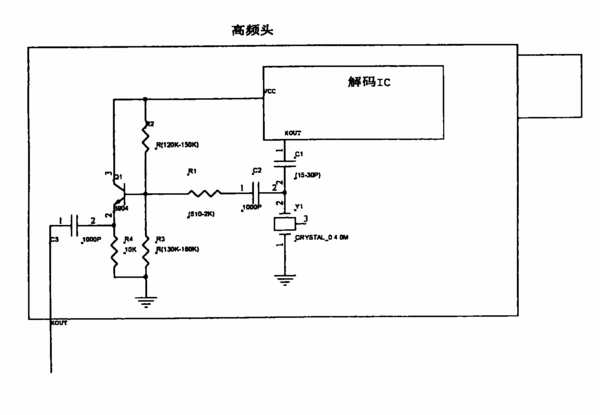

摘要：本發明公開了一種帶時鐘輸出的電視機調諧器，要解決的問題是將電視機調諧器的晶振時鐘信號輸出到外圍電路，達到節省資源和降低成本。本發明采用以下技術方案：一種帶時鐘輸出的電視機調諧器，包括電視機調諧器，所述電視機調諧器內設有解碼芯片，解碼芯片連接晶振電路，所述晶振電路的振蕩信號經射極跟隨器電路輸出。本發明與現有技術相比，利用射極跟隨器將調諧器內部的時鐘信號輸出，供外部電路用，電路板緊湊，從而達到節省資源和降低成本的目的。
- 專利類型發明專利
- 申請人康佳集團股份有限公司;
- 發明人姚進;張敬東;曾敏林;陳姿伶;
- 地址518053廣東省深圳市南山區華僑城
- 申請號CN200810217997.0
- 申請時間2008年12月04日
- 申請公布號CN101431636A
- 申請公布時間2009年05月13日
- 分類號H04N5/50(2006.01)I;H03J5/24(2006.01)I;
