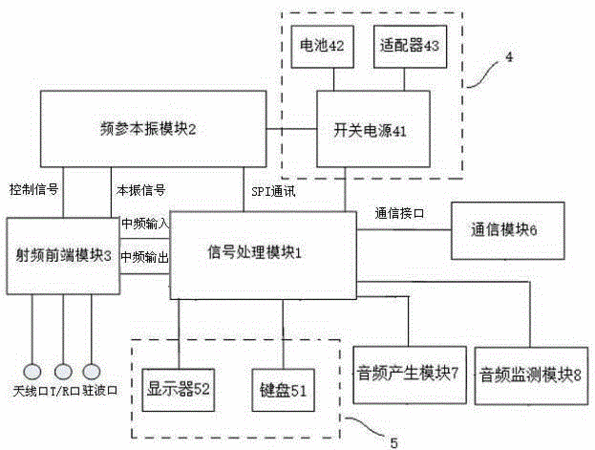

摘要:本實用新型提供一種手持無線電綜合測試儀,包括信號處理模塊、射頻前端模塊、頻參本振模塊、電源模塊及輸入輸出模塊;所述信號處理模塊同時與所述射頻前端模塊、頻參本振模塊、電源模塊、輸入輸出模塊連接;所述電源模塊同時還與所述頻參本振模塊連接,所述頻參本振模塊與所述射頻前端模塊連接;所述射頻前端模塊用于接收或發送無線電信號;所述頻參本振模塊用于為所述射頻前端模塊提供混頻信號,所述信號處理模塊用于控制各個模塊的運行并對所述射頻前端模塊傳來的信號進行分析處理。本實用新型實現了多種測量功能的集合,實現多種功能的測量。
- 專利類型實用新型
- 申請人成都前鋒電子儀器有限責任公司;
- 發明人何華章;劉克農;
- 地址611731 四川省成都市高新西區百草路1179號
- 申請號CN201520901222.0
- 申請時間2015年11月13日
- 申請公布號CN205071007U
- 申請公布時間2016年03月02日
- 分類號H04B17/15(2015.01)I;H04B17/29(2015.01)I;
