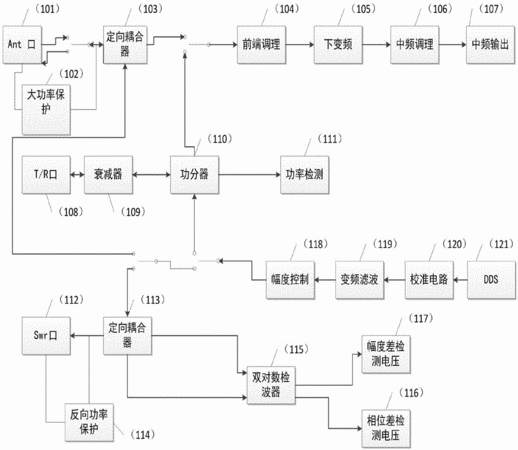

摘要：本發明提供一種多功能通訊信號測量的射頻前端電路，包括發射機測試電路、接收機信號輸出電路、寬帶功率測量和駐波電纜測試電路、大功率端口（T/R口）、天線端口(Ant口)和駐波比端口(Swr口)。本發明通過上述測試通路實現了在發射機測試時實現窄帶功率測量以及對輸入信號進行解調分析；在接收機測試時，對輸入信號的幅度控制實現寬帶功率測量僅大功率口；在駐波測試以及電纜測試時，單端口駐波檢測以及電纜故障定位；在測試過程中對Ant口和Swr口的功率保護電路。本發明具有優良的抗干擾性、方向性且具有測試SWR、傳輸損耗、回波損耗等評價天線系統質量的參數，并能實現多種通訊信號功能的測量。
- 專利類型發明專利
- 申請人成都前鋒電子儀器有限責任公司;
- 發明人鄒金強;向東紅;劉克農;
- 地址611731 四川省成都市高新西區百草路79號
- 申請號CN201510337106.5
- 申請時間2015年06月17日
- 申請公布號CN104898027A
- 申請公布時間2015年09月09日
- 分類號G01R31/08(2006.01)I;G01R27/06(2006.01)I;H04B17/00(2015.01)I;
