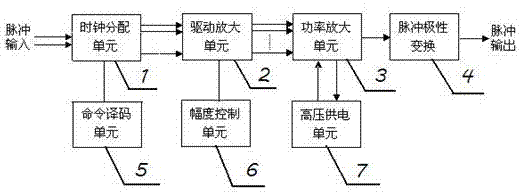

摘要：本實用新型涉及脈沖放大電路領域，一種脈沖放大電路，包括時鐘分配單元、驅動放大單元、功率放大單元、脈沖極性變換電路、幅度控制單元、高壓供電單元和命令譯碼單元；時鐘分配單元與驅動放大單元連接，驅動放大單元與功率放大單元連接，功率放大單元與脈沖極性變換電路連接，幅度控制單元與驅動放大單元連接，高壓供電單元與功率放大單元連接，命令譯碼單元與時鐘分配單元連接；本實用新型公布的脈沖放大電路，其性能參數能達到最大脈沖輸出幅度100V、最小過渡時間7ns以及0.1%的幅度分辨率和1%的幅度準確度。
- 專利類型實用新型
- 申請人成都前鋒電子儀器有限責任公司;
- 發明人劉克農;鄒金強;
- 地址611731 四川省成都市高新西區百草路79號
- 申請號CN201320024824.3
- 申請時間2013年01月17日
- 申請公布號CN203027226U
- 申請公布時間2013年06月26日
- 分類號H03K6/02(2006.01)I;
