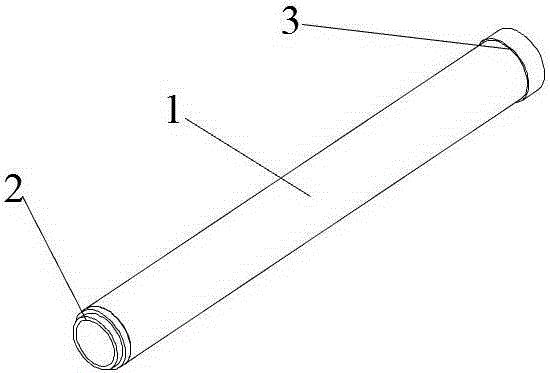

摘要：本實用新型公開了一種用于PVD涂層中裝夾大直徑長刀具的裝置，包括一套筒、一底座和一緊固環，所述套筒為圓柱形薄環通孔件，所述套筒的內壁厚度為1-2mm，套筒內徑與緊固環、底座外徑相等，套筒的內徑略大于刀具直徑，所述套筒一端放置于底座上，緊固環一端安裝于套筒的另一端。本實用新型由于套筒壁較?。?-2mm），從而減輕了夾具的重量，使刀具在夾具盤上更容易轉動，有利于涂層均勻；刀具通過緊固環套置于套筒內，由于緊固環孔徑與刀具直徑相當，且套筒孔徑大于刀具直徑，因此可以避免刀具與套筒內壁的直接接觸，刀具在轉動過程中不會與刀具發生較大的碰撞,提升刀具涂層的均勻性。
- 專利類型實用新型
- 申請人科匯納米技術（深圳）有限公司;
- 發明人郭光宇;陳達揚;王成勇;黃一生;丁峰;
- 地址518000 廣東省深圳市寶安區福永街道橋頭社區重慶路2號第2棟第二層廠房
- 申請號CN201520722960.9
- 申請時間2015年09月18日
- 申請公布號CN205042708U
- 申請公布時間2016年02月24日
- 分類號B05C13/02(2006.01)I;
