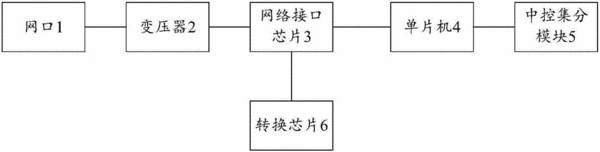

摘要：本實用新型公開一種拼接系統用電路板，以配合拼接系統并提高拼接系統的兼容性。該電路板包括能依次連接的網口、變壓器、網絡接口芯片及單片機，本實用新型中，單片機還與中控集分模塊連接，中控集分模塊部署有至少兩路中控口，以匯集中控口所接入的各路數據傳送給單片機，和/或將單片機所發送數據分配至相應的各中控口輸出；且電路板還部署有一實現串口與電口之間數據轉換的轉換模塊，該轉換模塊的電口能與網絡接口芯片連接，該轉換模塊的金手指能與拼接系統的PCI插槽或PCIE插槽插拔式連接。
- 專利類型實用新型
- 申請人北京淳中科技股份有限公司;
- 發明人黃秀瑜;
- 地址102206 北京市昌平區中關村生命科學園生命園4號院6號樓6層
- 申請號CN201520646543.0
- 申請時間2015年08月25日
- 申請公布號CN205028088U
- 申請公布時間2016年02月10日
- 分類號G05B19/042(2006.01)I;
