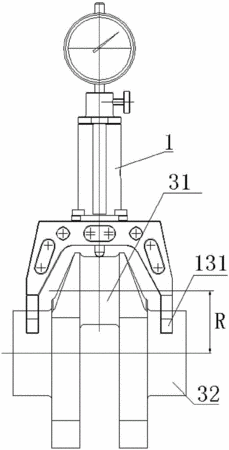

摘要:本實用新型公開了一種曲軸半徑檢具,包括測量組件以及標準校對件,測量組件包括:測量套,其內部具有導向孔,測量套的底端設有叉形架,該叉形架的兩個支腿能夠橫跨待測曲軸的相鄰兩個主軸頸;測頭軸,其為柱狀體,該測頭軸的一端具有縮頸的探頭,該測頭軸套入導向孔內且上下滑動,探頭處于叉形架的兩個支腿之間;兩個V形測爪,其分別設置在叉形架的兩支腿上,兩個V形測爪的中心線和測頭軸的移動軸線處于同一平面內,該兩個V形測爪的V形面分別用來貼緊在兩個主軸頸的外壁上;以及百分表,其安裝在測量套的上端,百分表的芯軸伸入導向孔內且抵接在測頭軸的另一端;標準校對件用來確定百分表的零位。該曲軸半徑檢具測量結果準確。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人梁振杰;秦宗力;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201520804068.5
- 申請時間2015年10月15日
- 申請公布號CN204963738U
- 申請公布時間2016年01月13日
- 分類號G01B5/08(2006.01)I;
