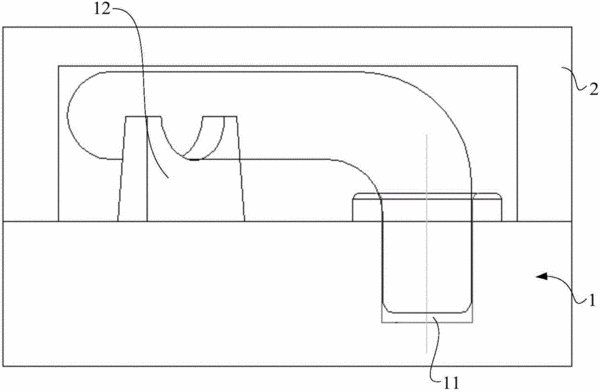

摘要：本實用新型公開了一種檢測缸蓋射水道鋼套尺寸的裝置，所述缸蓋射水道鋼套兩端為相互垂直的螺紋端與光滑端，該裝置一次檢測所述缸蓋射水道鋼套尺寸是否合格，包括：底座，其為臺狀體，在所述臺狀體上表面分別設有檢測沉孔及檢測支撐塊，所述檢測沉孔的深度為待檢測的缸蓋射水道鋼套直紋高度，所述檢測沉孔的直徑為待檢測的缸蓋射水道鋼套直紋外直徑；上蓋，其蓋合在所述底座上表面時，根據靠近缸蓋射水道鋼套光滑端的上蓋內壁與所述檢測沉孔的距離檢測缸蓋射水道鋼套總長度，根據所述上蓋內頂面與所述檢測沉孔底面的距離檢測缸蓋射水道鋼套總高度。該裝置一次可完成缸蓋射水道鋼套全部尺寸的檢測，檢測效率高。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人陳熙運;黃宗輝;寧文通;龐建召;劉家杰;陳清鋒;周群;譚鎮南;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201320758562.3
- 申請時間2013年11月26日
- 申請公布號CN203550868U
- 申請公布時間2014年04月16日
- 分類號G01B5/08(2006.01)I;
