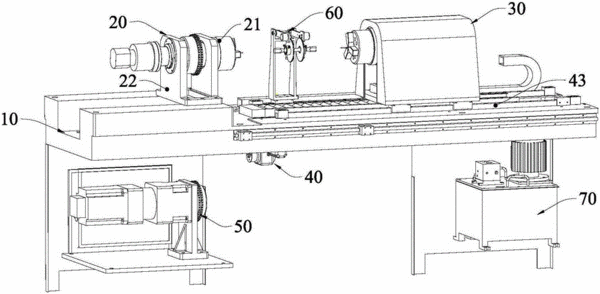

摘要：本實用新型公開了一種金屬線材拉扭復合試驗機，包括機架、拉力模組、扭力模組、第一夾持組件以及第二夾持組件，所述拉力模組包括拉力驅動電機、滾珠絲桿、導軌以及一滑動板，所述拉力驅動電機通過滾珠絲桿帶動第二夾持組件相對于第一夾持組件運動，所述導軌沿第二夾持組件運動方向固定于所述機架上，所述滾珠絲桿的螺母與所述滑動板底面固連，所述滑動板兩邊與兩條導軌滑動連接，所述第二夾持組件包括第二夾頭以及第二支撐板，所述第二支撐板的下端固定于所述滑動板的上表面。本實用新型通過拉力驅動電機帶動滾珠絲桿副對線材進行拉力加載，便于對加載的力值進行采集，而且該拉力加載方式相比于砝碼加載方式能夠對線材進行力值更為精確的試驗。
- 專利類型實用新型
- 申請人深圳三思縱橫科技股份有限公司;廣東省珠海市質量計量監督檢測所;
- 發明人李團結;宋林協;謝明輝;
- 地址518052 廣東省深圳市寶安區68區長豐工業園F1棟
- 申請號CN201520540764.X
- 申請時間2015年07月23日
- 申請公布號CN204924818U
- 申請公布時間2015年12月30日
- 分類號G01N3/26(2006.01)I;G01N3/08(2006.01)I;
