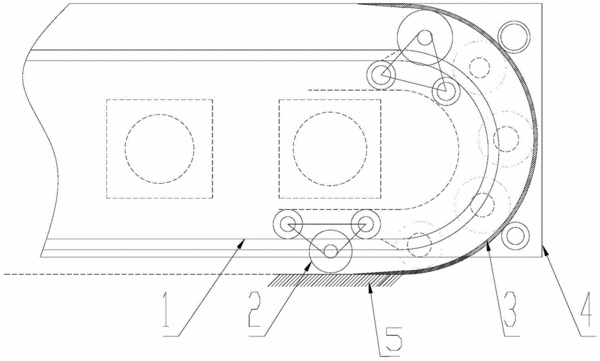

摘要:本實用新型涉及環形加速加載設備中加載輪緩沖結構,包括帶有加載輪的運動小車和環形導軌,所述環形導軌上、下位置為直線段,上、下直線段的兩端連接段為半圓弧,形成封閉式環形軌道,其特征在于:所述運動小車從上直線段經過半圓弧連接段運行進入下直線段的外圍固定有一緩沖板,緩沖板上端開始于上直線段與半圓弧連接處的上端,緩沖板與加載輪無作用力接觸,隨后緩沖板與加載輪之間為擠壓接觸,緩沖板下端止于該半圓弧與下直線段相切位置。本實用新型在環形導軌的外圍加有一緩沖板,使加載輪在接觸地面前,有一定的擠壓力,將瞬間沖擊力分散,運動小車受沖擊力減小,使其較平穩的接觸地面,繼續前行。
- 專利類型實用新型
- 申請人北京今谷神箭測控技術研究所;
- 發明人彭京武;彭司卉;常青;董寶柱;張志;王會喜;姚利花;
- 地址100076 北京市大興區舊宮鎮舊宮工業大院南區甲3號
- 申請號CN201420213562.X
- 申請時間2014年04月29日
- 申請公布號CN203798664U
- 申請公布時間2014年08月27日
- 分類號G01N3/02(2006.01)I;F16F15/02(2006.01)I;
