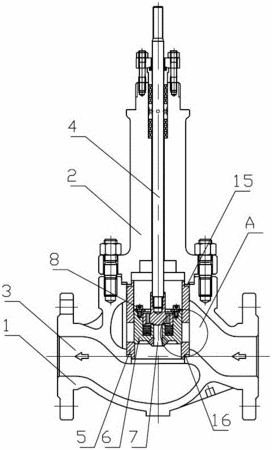

摘要：本實用新型提供一種高溫高壓先導式調節閥，包括閥體與閥蓋，閥體內設有流道，閥體內設有閥座，閥座上設置套筒，套筒內設置主閥芯，主閥芯與套筒構成金屬密封，主閥芯內設有先導閥芯，先導閥芯與閥桿連接，先導閥芯的底部延伸形成密封頭，主閥芯上設有過流孔，過流孔與流道連通，先導閥芯與主閥芯之間設有疊簧，主閥芯上設有壓蓋，壓蓋將先導閥芯固定在主閥芯內，且先導閥芯上設有若干泄壓孔，工作時先導閥芯預先開啟泄壓，然后先導閥芯帶動主閥芯實現大流量的開啟，機構響應速度快，使用壽命長，同時通過在主閥芯與先導閥芯之間設置疊簧，利用疊簧的恢復力，在閥門在開啟時提供預警力，保證開啟平穩，實現精確調節流量。
- 專利類型實用新型
- 申請人浙江金鋒自動化儀表有限公司;
- 發明人陳志滔;吳建曼;
- 地址325100 浙江省溫州市永嘉縣甌北東甌工業園區
- 申請號CN201520533561.8
- 申請時間2015年07月22日
- 申請公布號CN204852387U
- 申請公布時間2015年12月09日
- 分類號F16K1/42(2006.01)I;F16K1/36(2006.01)I;F16K1/52(2006.01)I;
