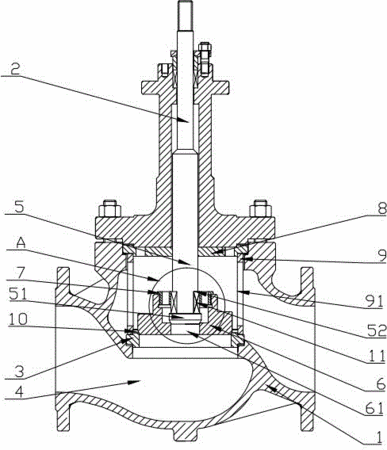

摘要：一種高壓先導式調節閥。主要解決了現有調節閥在高壓差的工況中，響應速度慢，密封性能下降快，執行機構體積巨大的問題。其特征在于：所述的閥體內設有內閥芯和外閥芯，所說的內閥芯與閥桿連接，所述的內閥芯端部延伸有密封頭，所述的外閥芯上設有與密封頭適配的過流孔，所述的過流孔與流道連通，所述的外閥芯上固定有壓蓋，所述的壓蓋上設有若干泄壓孔，所述的密封頭有與過流孔分離并拉起外閥芯脫離閥座的第一位置，和抵壓過流孔的第二位置。該高壓先導式調節閥設置了內、外閥芯，工作時小閥芯預先開啟泄壓，然后小閥芯帶動大閥芯實現大流量的開啟，機構響應速度快，使用壽命長。
- 專利類型實用新型
- 申請人浙江金鋒自動化儀表有限公司;
- 發明人陳志滔;
- 地址325100 浙江省溫州市永嘉縣甌北東甌工業園區
- 申請號CN201320538870.5
- 申請時間2013年09月02日
- 申請公布號CN203421194U
- 申請公布時間2014年02月05日
- 分類號F16K1/36(2006.01)I;F16K1/32(2006.01)I;
