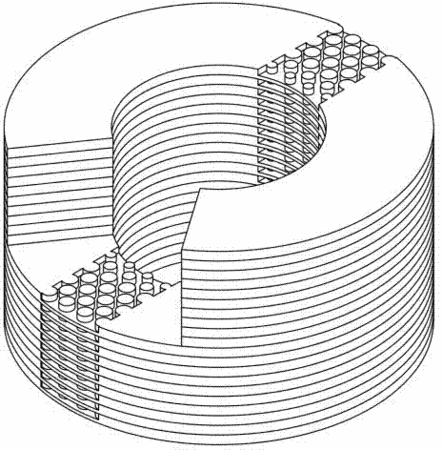

摘要：本實用新型涉及一種用于調節閥的迷宮式結構，其包括閥體、閥座、閥蓋、迷宮芯包以及閥芯組件，所述閥座位于閥體內，所述閥座上設有迷宮芯包，所述閥蓋通過壓套將迷宮芯包固定在閥座上，所述閥芯組件位于迷宮芯包內部，所述迷宮芯包由多片迷宮片疊加構成，所述迷宮片對稱兩端開有流道，所述流道由多排圓柱凸臺交錯排列構成，利用迷宮片上的圓柱凸臺所形成的流道，實現降壓，消除局部氣蝕現象，同時流道沒有直角折彎，顆粒不容易沉積。
- 專利類型實用新型
- 申請人浙江金鋒自動化儀表有限公司;
- 發明人吳建曼;陳志滔;
- 地址325100 浙江省溫州市永嘉縣甌北東甌工業園區
- 申請號CN201420463506.1
- 申請時間2014年08月18日
- 申請公布號CN204004455U
- 申請公布時間2014年12月10日
- 分類號F16K1/00(2006.01)I;F16K1/46(2006.01)I;
