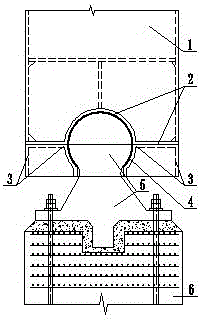

摘要：本實用新型公開了一種鋼構件與鋼筋砼基礎結構節點連接結構，該節點連接結構具有安裝拆卸方便，施工時間短的特點。它包括鋼構件、連接構件以及鋼筋砼基礎結構，在所述的鋼構件端部設置有一塊中部具有圓球狀凹槽的封堵鋼板，在該封堵鋼板上設置螺栓孔；封堵鋼板通過螺栓連接有兩組開口的C形鋼連接件，該兩組開口的C形鋼連接件內側具有圓球狀的輪廓線，與封堵鋼板的圓球狀凹槽相延續，形成圓球狀空腔；所述的連接構件的一端通過錨栓與鋼筋砼基礎結構連接，另一端為球形且與圓球狀空腔配合。本實用新型的鋼結構構件與相鄰鋼筋砼基礎結構節點連接結構，施工時，鋼構件通過封堵鋼板和C形鋼連接件與連接構件相互配合，然后擰緊螺栓，一方面節約了施工時間，另一方面方便維護時拆卸。
- 專利類型實用新型
- 申請人北京強度環境研究所;安徽省建筑設計研究院有限責任公司;北京航天斯達科技有限公司;
- 發明人王士朝;孫蘋;代建平;畢功華;吳文錦;
- 地址100076 北京市豐臺區南大紅門1號
- 申請號CN201520543085.8
- 申請時間2015年07月24日
- 申請公布號CN204850060U
- 申請公布時間2015年12月09日
- 分類號E04B1/38(2006.01)I;
