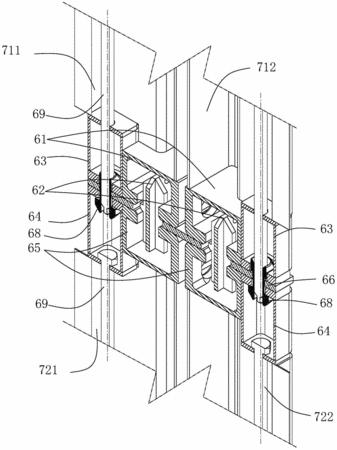

摘要:本發明公開了一種連接結構及具有其的建筑模塊,連接機構用于連接上下疊放的兩層包括頂角件、底角件和具有空腔的角柱的建筑模塊,連接結構包括:與底角件固定連接的上連接安裝盒,與頂角件固定連接下連接安裝盒;設置在相對應的上連接安裝盒和下連接安裝盒之間的模塊連接支撐板和導向桿,模塊連接支撐板上設置有孔,并設置有分別穿過孔的雙頭限位錐和雙頭扭鎖,雙頭限位錐連接相對應的底角件和頂角件,雙頭扭鎖連接相對應的上連接安裝盒和下連接安裝盒;導向桿穿過空腔并與雙頭扭鎖連接。本發明的連接結構,能在建筑模塊頂部操作固定建筑模塊,且操作方便,不受模塊的吊裝順序的影響,并適合與復雜排布的建筑模塊不影響建筑的整體完成效果。
- 專利類型發明專利
- 申請人廣東新會中集特種運輸設備有限公司;
- 發明人楊書芳;周永朋;周永安;
- 地址529144 廣東省江門市新會區大鰲鎮中集工業園
- 申請號CN201410779597.4
- 申請時間2014年12月15日
- 申請公布號CN104612250B
- 申請公布時間2017年03月15日
- 分類號E04B1/38(2006.01)I;
