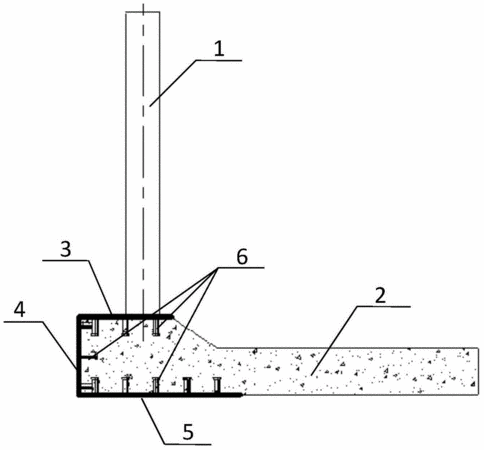

摘要：本實用新型公開一種波形鋼腹板的外包式連接構造，包括有波形鋼腹板、混凝土底板以及連接波形鋼腹板和混凝土底板的外包式鋼板結構；波形鋼腹板固定在外包式鋼板結構的上表面，外包式鋼板結構一端開口，并設置在混凝土底板一端外表面，將波形鋼腹板與混凝土底板相連接。本實用新型的波形鋼腹板的外包式連接構造，由三塊焊接有焊釘的平鋼板將混凝土底板進行外包連接，加大了波形鋼腹板與混凝土底板的連接面積，從而增強連接強度；三塊平鋼板組成的外包結構，避免了底板混凝土澆筑時外側模板搭設及混凝土澆筑難度大的問題；三塊平鋼板焊接形成的外包式鋼板結構外包混凝土底板，避免了結合部位混凝土、鋼材及水三者相接觸導致的結構耐久性差的問題。
- 專利類型實用新型
- 申請人蘇交科集團股份有限公司;東南大學;南京工業大學;
- 發明人張建東;鄧文琴;劉朵;胡雋;蔡建中;鄭學平;鄧國良;
- 地址210017 江蘇省南京市水西門大街223號
- 申請號CN201520541970.2
- 申請時間2015年07月23日
- 申請公布號CN204849567U
- 申請公布時間2015年12月09日
- 分類號E01D19/00(2006.01)I;
