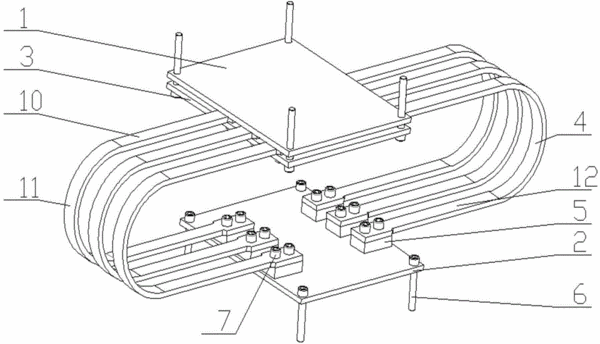

摘要:本實用新型公開了一種適用于大跨橋梁的橫向減震裝置,包括上頂板、下底板、上連接板、U形鋼板、墊塊、錨固螺栓、高強螺栓、螺栓孔、開槽孔;所述上頂板和下底板預留有螺栓孔,并通過錨固螺栓分別與橋梁主梁和橋塔連接牢固;所述U形鋼板為耗能元件,設置在上頂板和下底板之間;所述上連接板預留有螺栓孔,并通過錨固螺栓固定在上頂板下方;所述U形鋼板上部平直段設置在上頂板與上連接板之間,且與上頂板無接觸;U形鋼板上部平直段端部預留有螺栓孔,上連接板預留有開槽孔,U形鋼板上部平直段通過可在開槽孔中自由滑動的高強螺栓與上連接板連接。本實用新型用以抵抗大跨橋梁橫向結構體系轉化過程中產生的瞬間沖擊力,提高大跨橋梁抗震性能。
- 專利類型實用新型
- 申請人南京工業大學;
- 發明人徐秀麗;周緒旭;李雪紅;李枝軍;
- 地址210000 江蘇省南京市浦口區浦珠南路30號8020信箱32分箱
- 申請號CN201420675438.5
- 申請時間2014年11月12日
- 申請公布號CN204212050U
- 申請公布時間2015年03月18日
- 分類號E01D19/00(2006.01)I;E01D101/30(2006.01)N;
