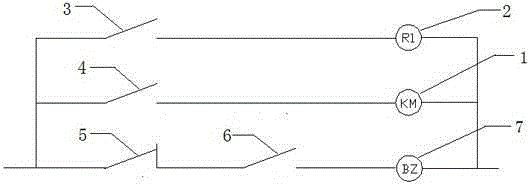

摘要:本實用新型公開了加溫系統控制用電磁接觸器異常警報裝置,包括電磁接觸器,與所述電磁接觸器相連的中間繼電器,與中間繼電器相連的TC/OUT接點,設于所述中間繼電器和TC/OUT接點之間的中間繼電器常開觸點,所述電磁接觸器、中間繼電器、TC/OUT接點、中間繼電器常開觸點形成第一回路;所述中間繼電器常開觸點的一端連接有中間繼電器常閉觸點,所述中間繼電器常閉觸點的另一端分別連有電磁接觸器輔助常開觸點和警報器,所述警報器的另一端和電磁接觸器相連,所述電磁接觸器、中間繼電器常開觸點、中間繼電器常閉觸點、電磁接觸器輔助常開觸點和警報器形成第二回路。本實用新型為加溫系統控制用電磁接觸器異常工作提供一種警報裝置,能夠保證加熱系統安全,穩定運行。
- 專利類型實用新型
- 申請人南京利德盛機械有限公司;
- 發明人阮祝榮;
- 地址211164 江蘇省南京市江寧區谷里工業集中區安康路-10號
- 申請號CN201520624079.5
- 申請時間2015年08月19日
- 申請公布號CN204833592U
- 申請公布時間2015年12月02日
- 分類號G08B21/00(2006.01)I;
