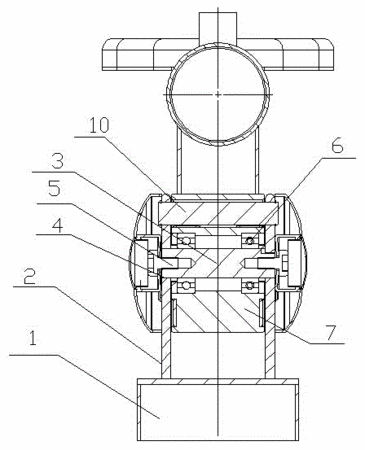

摘要：一種蹺蹺板限位結構，涉及蹺蹺板限位結構的設計技術領域。本實用新型包括立柱、對稱焊接于立柱上方的兩塊支板、主軸，在兩塊支板上對稱設置主軸安裝孔，主軸兩端分別穿置于對應側的主軸安裝孔內且分別通過螺釘與支板固定；在兩塊支板之間、于主軸外側依次套置軸承、軸承座；軸承座包括內環、外環，在內環和外環之間連體設置三根連接筋，所述內環、外環和三根連接筋之間分別形成三個導向孔；在每個導向孔內穿置一根限位軸，每根限位軸的兩端分別與對應側的支板固定連接；在軸承座上、于限位軸的兩側分別設有限位緩沖塊。本實用新型不僅不容易損壞也減緩了沖擊性，提高了安全性，和產品的使用壽命。
- 專利類型實用新型
- 申請人揚州市僑星體育器材有限公司;
- 發明人陳航;
- 地址225253 江蘇省揚州市江都區武堅工業園
- 申請號CN201520391277.1
- 申請時間2015年06月09日
- 申請公布號CN204815646U
- 申請公布時間2015年12月02日
- 分類號A63G11/00(2006.01)I;
