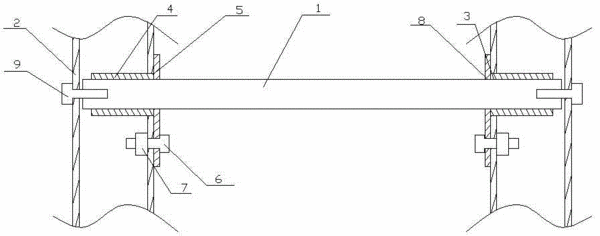

摘要：一種單杠杠桿的連接結構，涉及體育設施的設計技術領域，包括杠面桿、設置于杠面桿兩端的支撐柱，在每根支撐柱朝向杠面桿的一側設置第一通孔，在每個第一通孔內水平設置支撐套管，每個支撐套管的一端分別與對應的支撐柱焊接固定；在支撐套管與支撐柱焊接的一端、于支撐柱外側分別設置固定片，固定片的下端通過緊固螺栓、螺母與支撐柱連接，螺母焊接固定在支撐柱的內腔壁上；在固定片上設置與第一通孔配合的第二通孔，杠面桿的兩端依次插入固定片的第二通孔和支撐柱的第一通孔穿置在支撐套管內，杠面桿的兩端分別通過螺栓與支撐柱連接；固定片與杠面桿通過焊接固定連接。本發明提高穩定性，拆裝方便，使用靈活，增強了使用壽命，降低維護成本。
- 專利類型發明專利
- 申請人揚州市僑星體育器材有限公司;
- 發明人陳航;
- 地址225253 江蘇省揚州市江都區武堅工業園
- 申請號CN201510310752.2
- 申請時間2015年06月09日
- 申請公布號CN106267681A
- 申請公布時間2017年01月04日
- 分類號A63B1/00(2006.01)I;
