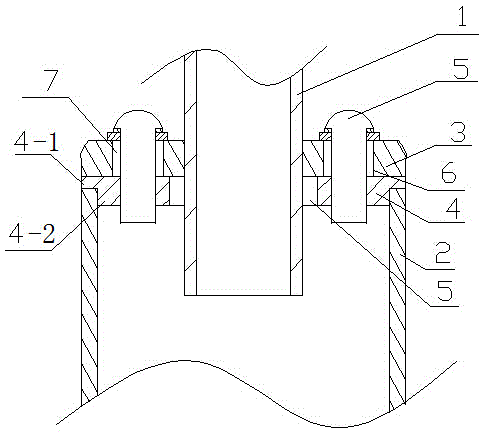

摘要：一種穩定性好的天梯連接結構，涉及體育用品器械的設計技術領域，包括天梯上連接管、天梯立柱，上連接管和天梯立柱之間通過上法蘭、下法蘭和螺栓可拆卸式連接；下法蘭包括連體設置的大直徑段和小直徑段，小直徑段插入天梯立柱；大直徑段設置于天梯立柱的上端；下法蘭的中心孔的內環壁與天梯上連接管的外周壁之間設有第一環形空隙；上法蘭設置于下法蘭的上方，上法蘭的中心孔的內環壁與天梯上連接管的外周壁焊接固定；上法蘭上設有螺栓孔，螺栓穿置在螺栓孔內且與下法蘭螺紋緊固連接；螺栓孔的內孔壁與螺栓的螺桿外周壁之間設有第二環形空隙。本發明結構簡單合理、安裝拆卸方便、穩定性好，適用于各天梯連接結構中。
- 專利類型發明專利
- 申請人揚州市僑星體育器材有限公司;
- 發明人陳航;
- 地址225253 江蘇省揚州市江都區武堅工業園
- 申請號CN201510310682.0
- 申請時間2015年06月09日
- 申請公布號CN106267689A
- 申請公布時間2017年01月04日
- 分類號A63B9/00(2006.01)I;
