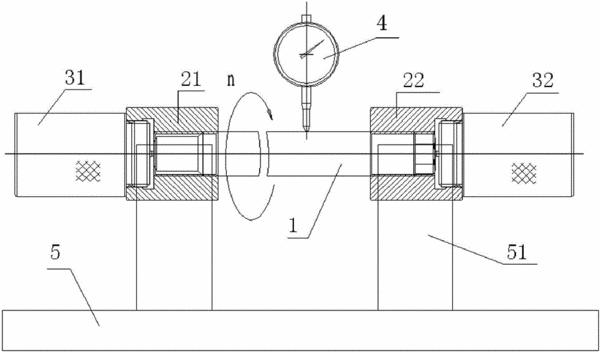

摘要:本實用新型公開了一種測量雙頭螺柱同軸度的輔助裝置,包括:兩個等高V型塊;第一螺紋襯套和第二螺紋襯套,其內部均為與雙頭螺柱的螺紋配合的螺紋孔,外部均為圓柱面;以及第一球頭鎖緊螺釘和第二球頭鎖緊螺釘;其中第一螺紋襯套和第二螺紋襯套分別用來擰接在待測雙頭螺柱的兩端,第一球頭鎖緊螺釘和第二球頭鎖緊螺釘分別用來擰緊在第一螺紋襯套和第二螺紋襯套的外端進而將第一螺紋襯套和第二螺紋襯套漲緊在雙頭螺柱的兩端,第一螺紋襯套和第二螺紋襯套的圓柱面分別用來置于兩個等高V型塊的V型面上。該輔助裝置可以正確模擬出基準外螺紋軸線,測量精確,操作簡單。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人梁振杰;秦宗力;楊冬梅;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201520596661.5
- 申請時間2015年08月10日
- 申請公布號CN204807073U
- 申請公布時間2015年11月25日
- 分類號G01B21/22(2006.01)I;
