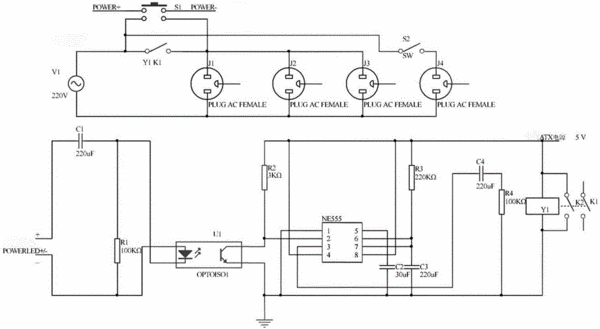

摘要:本實用新型提供的電腦專用節能隔離接線板,包括啟動按鈕,啟動按鈕有兩條觸點組成,一條觸點與接線板上的插孔主回路串聯,另一條觸點作為電腦主機啟動按鈕與電腦主機的啟動電源POWER+/-并聯;接線板還包括自鎖控制繼電器電路,自鎖控制繼電器電路包括與電腦ATX電源相連的繼電器,繼電器包括繼電器線圈和兩個常開觸點,第一常開觸點連接在接線板插孔的主回路上并且并聯在與接線板上的插孔線路串聯的啟動按鈕的一條觸點的兩側,第二常開觸點并聯在繼電器線圈的兩側。本實用新型電腦關機狀態下與市電完全隔離,不存在設備硬件耗電等情況,實現完全零耗電。
- 專利類型實用新型
- 申請人林州市宏創能源科技發展有限公司;
- 發明人石松亮;
- 地址456550 河南省安陽市林州紅旗渠經濟技術開發區金鑫大道西段路北
- 申請號CN201520454447.6
- 申請時間2015年06月29日
- 申請公布號CN204760674U
- 申請公布時間2015年11月11日
- 分類號H01R13/66(2006.01)I;H01R13/70(2006.01)I;
