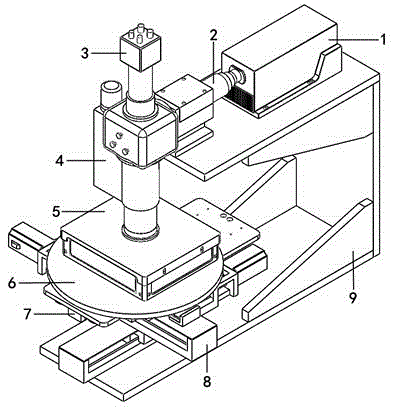

摘要：本實用新型涉及一種新型結構的激光精密修復機，其特征在于：機架為上下兩層，機架的下層有沿X軸方向布置的導軌，二維電動平移臺呈Y軸方向與機架下層的X軸方向導軌活動連接，二維手動平移臺與二維電動平移臺活動連接，二維手動平移臺上軸連接手動旋轉臺，除塵罩罩在手動旋轉臺上；激光器固定連接在機架的上層，激光器前端通過擴束鏡與CCD相機連接，CCD相機下方聚焦鏡筒對準手動旋轉臺上的除塵罩，并且除塵罩固定在聚焦鏡筒的下方；其采用多層平臺疊加結構，通過改變被處理電路板的位置使激光方便準確地尋找預處理位置，可以在極微小結構上進行切割、擦除、雕刻等操作，其切線寬度可達20μm。
- 專利類型實用新型
- 申請人長春新產業光電技術有限公司;
- 發明人鄭玉祥;武英;鄧巖;劉揚;鄭權;曹宇;
- 地址130012 吉林省長春市高新區錦湖大路888號
- 申請號CN201520457103.0
- 申請時間2015年06月30日
- 申請公布號CN204747786U
- 申請公布時間2015年11月11日
- 分類號B23K26/70(2014.01)I;B23K26/08(2014.01)I;
