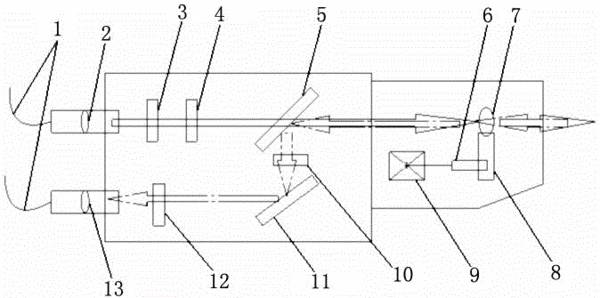

摘要：本實用新型涉及一種拉曼探頭的自動對焦裝置，其特征在于：沿著光纖輸入光的方向依次布置第一透鏡、第一濾光片、第二濾光片、第三濾光片、聚焦透鏡，第一透鏡、第一濾光片、第二濾光片、聚焦透鏡與光路垂直，第三濾光片與光路成45°，沿第三濾光片反射光的方向垂直放置第四濾光片，第四濾光片另一側布置45°的反射鏡，即第三濾光片與反射鏡平行，在反射鏡反射光路上垂直布置第五濾光片和第二透鏡；聚焦透鏡固定連接在透鏡座上，透鏡座通過絲杠與步進電機連接,第二透鏡耦合進入光纖。其可根據信號強弱，自動調節透鏡的主動對焦裝置，方便安裝在拉曼探頭前，攜帶方便，結構合理，對于實驗設施的輕量化，便捷性，可操作性的多方面都有顯著的提升。
- 專利類型實用新型
- 申請人長春新產業光電技術有限公司;
- 發明人劉立峰;宋力奪;王婧媛;宋巖;鄧巖;鄭權;
- 地址130012 吉林省長春市長春高新區錦湖大路888號
- 申請號CN201620225184.6
- 申請時間2016年03月23日
- 申請公布號CN205506690U
- 申請公布時間2016年08月24日
- 分類號G01N21/65(2006.01)I;G02B7/09(2006.01)I;
