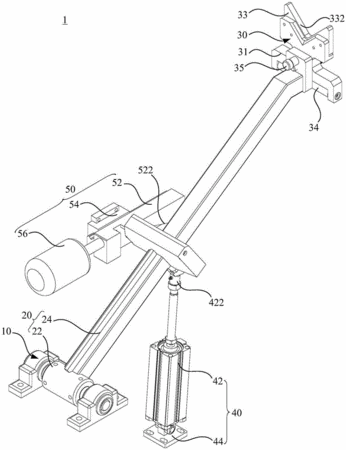

摘要：本發明涉及一種激光切管的輔助支撐裝置。上述的激光切管的輔助支撐裝置用于輔助支撐工件。激光切管的輔助支撐裝置包括座本體、支撐桿、支撐組件以及驅動組件。支撐桿轉動連接于所述座本體上；支撐組件用于支撐工件，所述支撐組件設置于所述支撐桿上；驅動組件，用于驅動所述支撐桿擺動，所述驅動組件的動力輸出端與所述支撐桿轉動連接。上述的激光切管的輔助支撐裝置，驅動組件動作時，驅動組件的動力輸出端將帶動支撐桿運動，由于支撐桿轉動連接于座本體上，且驅動組件的動力輸出端能夠轉動連接于支撐桿上，所以驅動組件驅動支撐桿擺動，實現了輔助支撐裝置的支撐高度的調節，從而解決了輔助支撐裝置的操作方便性較差的問題。
- 專利類型發明專利
- 申請人大族激光科技產業集團股份有限公司;
- 發明人張永峰;羅貴長;趙劍;陳根余;陳燚;高云峰;
- 地址518000 廣東省深圳市南山區高新技術園北區新西路9號大族激光大廈
- 申請號CN201610137607.3
- 申請時間2016年03月10日
- 申請公布號CN105583537A
- 申請公布時間2016年05月18日
- 分類號B23K26/70(2014.01)I;B23K26/38(2014.01)I;B23K37/04(2006.01)I;
