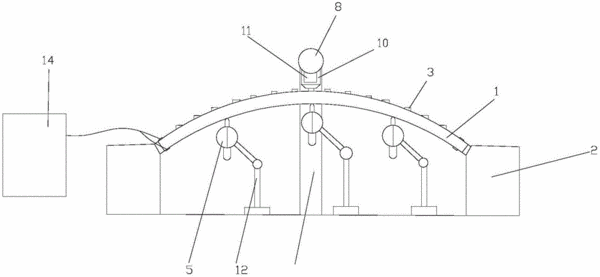

摘要:本實用新型公開了一種裸拱結構實驗用教具,包括裸拱仿真體和用于對仿真體不同位置施加荷載的荷載施加系統,所述裸拱仿真體包括拱圈和支座;所述教學裝置還包括可在不同荷載施加工況下對拱圈受力檢測的檢測系統,所述檢測系統包括應變檢測裝置和撓度檢測裝置;通過裸拱仿真體,學生可對裸拱的結構構造特征有直觀的了解,另外,通過荷載施加系統和裸拱的受力特性的檢測系統,通過對裸拱在不同位置截面處加載荷載處內力的變化進行檢測,從而測定相關截面軸力、彎矩、撓度影響線,使得學生可對裸拱在活載作用下的受力特性和內力變化有深刻的理解,從而保證教學質量,節省教學時間,提高教學效率。
- 專利類型實用新型
- 申請人重慶交通大學;
- 發明人曹曉川;周兵;楊剛;寇麗飛;施尚偉;巫祖烈;何小兵;
- 地址400074 重慶市南岸區學府大道66號重慶交通大學道路與橋梁實驗教學中心
- 申請號CN201520492521.3
- 申請時間2015年07月09日
- 申請公布號CN204732064U
- 申請公布時間2015年10月28日
- 分類號G09B25/04(2006.01)I;G09B23/10(2006.01)I;
