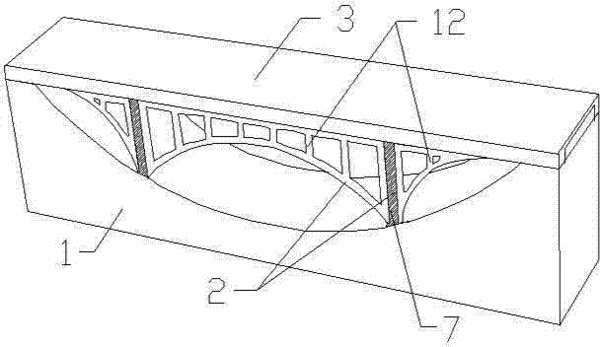

摘要：本實用新型公開了一種上承式拱橋教具，包括安裝支架、橋墩組件和橋面插件，安裝支架為長方體，長方體上表面中部開設有弧形槽；橋墩組件包括橋墩和拱結構插件，橋墩由兩個豎桿和兩個豎桿之間設置的水平連接桿組成；拱結構插件包括主拱結構插件和副拱結構插件；橋面插件包括兩根水平的道路主梁和設置在道路主梁上的道路平板。本實用新型通過設置組裝使用的安裝支架、橋墩組件和橋面插件，可以讓學生自己動手組裝上承式拱橋，以配合老師講述的上承式拱橋結構原理，極大地提高了學生學習興趣和教學效果，結構簡單，易于實現。
- 專利類型實用新型
- 申請人鄭州利生科教設備有限公司;
- 發明人張華勛;
- 地址452370 河南省鄭州市新密市南環路龍潭大橋東側
- 申請號CN201320662017.4
- 申請時間2013年10月25日
- 申請公布號CN203573561U
- 申請公布時間2014年04月30日
- 分類號G09B25/04(2006.01)I;
