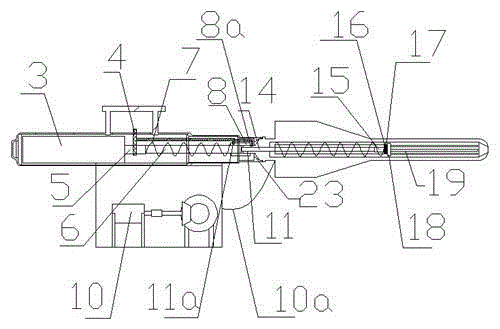

摘要：本實用新型涉及一種自鎖式拋投器，包括拋投彈頭，外殼，氣瓶，閥門，氣管，頂桿一，彈簧，導向管，自收繩裝置，拋投繩，其特征在于：所述的閥門與氣管連接，所述的頂桿一端與氣管連接，所述的拋投彈頭設有配合端，螺旋塊，所述的配合端與導向管配合，所述的螺旋塊與外殼配合，所述的閥門為三聯閥門，所述的閥門分別連接氣管，導向管與拋投彈頭,所述的導向管外設有鎖緊槽一，所述的配合端上設有鎖緊槽二，所述的閥門與鎖緊槽一和鎖緊槽二配合。本實用新型通過自鎖式拋投器的設置，實現了自動收繩，節省了操作時間，通過三聯閥門的設置，同時實現了控制氣管，導向管和配合端，通過鎖緊槽一和鎖緊槽二實現自鎖，優化了結構，降低了重量。
- 專利類型實用新型
- 申請人泉州市雙環能源科技有限公司;
- 發明人陳水源;
- 地址362006 福建省泉州市經濟技術開發區吉泰路577號圣弗蘭商務中心C幢2層
- 申請號CN201520328949.4
- 申請時間2015年05月21日
- 申請公布號CN204723627U
- 申請公布時間2015年10月28日
- 分類號A62B99/00(2009.01)I;
