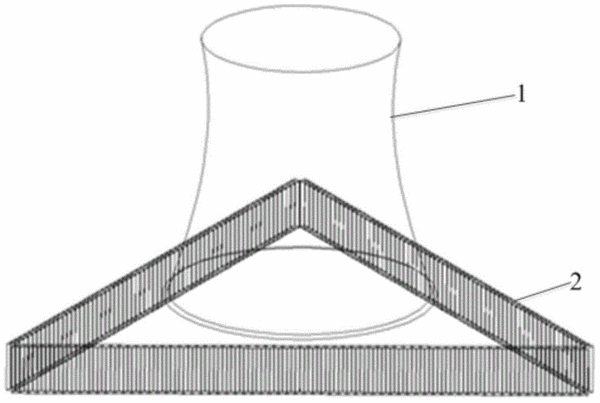

摘要：本實用新型公開了屬于電站冷卻設備領域的一種垂直布置于空冷塔周圍的V型翅片管束空冷散熱器結構。該空冷散熱器結構由多個冷卻三角垂直布置于空冷塔外周向，呈等邊三角形排列。其中冷卻三角分三組連續排列，每一組構成等邊三角形的一條邊，即每一組的每個冷卻三角的兩列呈V型相交的翅片管束交線的投影點在等邊三角形的一條邊上；按照等邊三角形的一條邊垂直于電廠址主導風向的原則進行空冷散熱器的空間布局，從而起到增加迎風面冷卻三角數量，抵御環境大風的不利影響，改善空冷散熱器流動傳熱特性，提高間接空冷系統熱力性能的目的。
- 專利類型實用新型
- 申請人華北電力大學;
- 發明人楊立軍;廖海濤;杜小澤;楊勇平;
- 地址102206 北京市昌平區朱辛莊北農路2號
- 申請號CN201520122767.1
- 申請時間2015年03月02日
- 申請公布號CN204718436U
- 申請公布時間2015年10月21日
- 分類號F28C1/14(2006.01)I;
