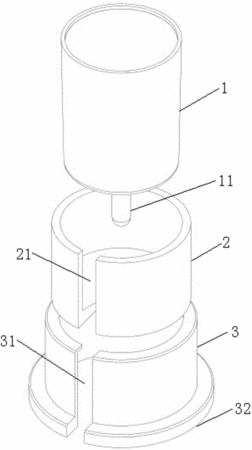

摘要：本實用新型涉及一種可視化立體加熱裝置，其包括一濃縮杯、一加熱體和一外保溫殼；其中，加熱體為與濃縮杯相配合的杯狀結構，其內部形成濃縮杯的容置空間，濃縮杯可放置在加熱體內部；加熱體的側壁上沿軸向開有一通槽；外保溫殼為與加熱體相配合的筒狀結構，其內部形成加熱體的容置空間，加熱體可放置在外保溫殼內部；在外保溫殼的側壁上沿軸向開設有另一通槽，該通槽與加熱體上的通槽相配合形成一可視化窗口。本實用新型能及時觀察放置在加熱體內的濃縮杯內部液體的情況，有利于掌控實驗；本實用新型實現了立體加熱，加熱效果更好，加熱速率更快；本實用新型有效避免了水浴加熱需要定期更換傳熱介質的缺陷。本實用新型廣泛應用于濃縮加熱技術中。
- 專利類型實用新型
- 申請人北京普立泰科儀器有限公司;
- 發明人田莉娟;李東旭;王斌;邵濤;聶明達;許福斌;
- 地址100095 北京市海淀區溫泉高里掌路翠湖云中心1號院15樓一層
- 申請號CN201520227363.9
- 申請時間2015年04月15日
- 申請公布號CN204671909U
- 申請公布時間2015年09月30日
- 分類號B01D1/00(2006.01)I;
