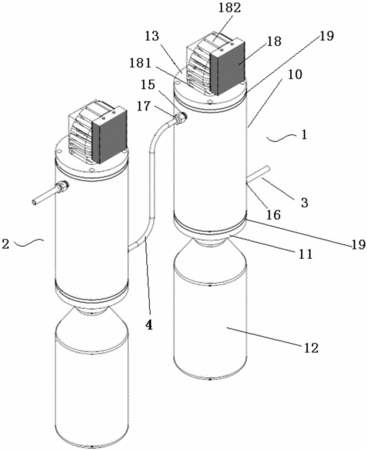

摘要：本發明涉及一種多級溶劑冷卻回收裝置，其特征在于：它包括若干單級溶劑冷卻回收裝置，每一單級溶劑冷卻回收裝置均包括一冷卻筒，冷卻筒底部通過連接蓋螺紋連接溶劑瓶；冷卻筒頂部通過螺栓緊固連接一頂蓋，頂蓋內表面固定設置有一“U”型導熱片；冷卻筒上部設置有一出氣螺紋孔，冷卻筒下部設置有一進氣螺紋孔；出氣螺紋孔和進氣螺紋孔內均設置有一快插接頭；實驗中產生的有機氣體通過一輸氣管與其中一單級溶劑冷卻回收裝置中進氣螺紋孔內的快插接頭連接，該單級溶劑冷卻回收裝置中出氣螺紋孔內的快插接頭通過另一輸氣管與另一單級溶劑冷卻回收裝置中進氣螺紋孔內的快插接頭連接，多個單級溶劑冷卻回收裝置采用相同方法連接構成串聯結構。本發明可以廣泛應用于有機溶劑回收中。
- 專利類型發明專利
- 申請人北京普立泰科儀器有限公司;
- 發明人田莉娟;李東旭;王斌;王軍;
- 地址100095 北京市海淀區溫泉高里掌路翠湖云中心1號院15樓一層
- 申請號CN201510329526.9
- 申請時間2015年06月15日
- 申請公布號CN104906823A
- 申請公布時間2015年09月16日
- 分類號B01D5/00(2006.01)I;
