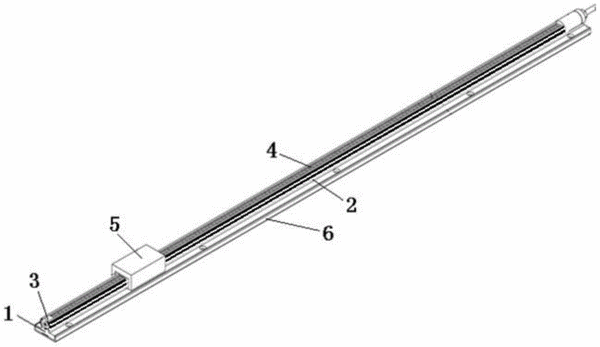

摘要：本實用新型涉及一種耐腐蝕直線滑軌，其特征在于：它包括一底座，在底座的頂部一體設置一采用不銹鋼材質且表面噴涂有防腐層的導向滑軌；導向滑軌為一弧心角大于180°的圓弧板，在圓弧板內側的弧形槽內通過陶瓷軸承轉動支撐一通長的絲桿；在圓弧板的外壁設置有多條與絲桿平行布置的導向條；在圓弧板外部滑動設置一滑鞍軸套，滑鞍軸套的內側具有與圓弧板外側相配合的型面；在與圓弧板頂部缺口相對的滑鞍軸套的內側緊固連接一圓弧狀的滑鞍，滑鞍上設置有與絲桿相配合的螺紋。本實用新型由于采用表面噴涂有耐腐蝕PTFE的不銹鋼導向滑軌，因此導向滑軌在工作時具有抗酸、抗堿、耐高溫和降低摩擦系數的特性?；拜S套和支撐架由于采用PVDF制成，因此具有較好的超耐候性能、耐腐蝕性及加工性能。
- 專利類型實用新型
- 申請人北京普立泰科儀器有限公司;
- 發明人田莉娟;李東旭;王斌;
- 地址100095 北京市海淀區溫泉鎮翠湖科技園15號樓一層
- 申請號CN201520307710.9
- 申請時間2015年05月13日
- 申請公布號CN204677717U
- 申請公布時間2015年09月30日
- 分類號F16H25/20(2006.01)I;F16H25/24(2006.01)I;F16C29/02(2006.01)I;
