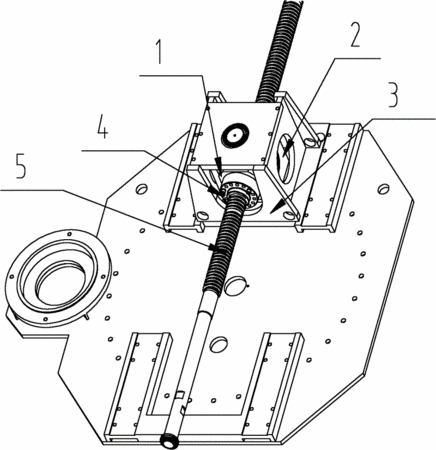

摘要：本實用新型提供一種基于自動焊接設備升降絲桿的螺母萬向節和安全裝置，屬于自動焊接技術領域。萬向節主要由升降螺母的內螺母套、外螺母套及升降滑板框架組成。升降螺母固定在內螺母套的臺階孔內，內螺母套外壁上設置有支軸、外螺母套外壁上分別設置有支軸和軸承孔、升降滑板框架設置有軸承孔，外螺母套支軸和軸承孔的軸線與升降螺母軸線在空間三線正交，每個支軸上均安裝有軸承；結構形式為內螺母套支軸與外螺母套軸承孔連接、外螺母套支軸與升降滑板框架軸承孔連接。安全裝置的安全螺母在螺母萬向節下方用螺釘聯接。本實用新型螺母萬向節消除了多余約束，效率更高；安全裝置使螺釘不再承重，安全性高、結構簡單、調節方便。
- 專利類型實用新型
- 申請人北京時代科技股份有限公司;
- 發明人王萬里;
- 地址100085 北京市海淀區上地信息產業基地開拓路17號
- 申請號CN201020598492.6
- 申請時間2010年11月09日
- 申請公布號CN201913395U
- 申請公布時間2011年08月03日
- 分類號B23K37/00(2006.01)I;F16H25/24(2006.01)I;
