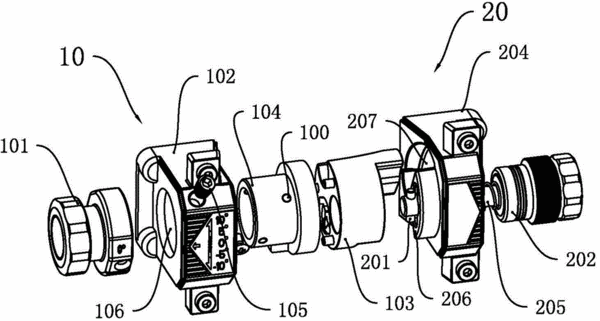

摘要:本實用新型公開了一種角度調節裝置,包括主調節件,副調節件和定位件;主調節件包括連接桿和一端面設有第一接觸面的第一支座,第一支座的第一接觸面至第一支座的另一面之間貫穿設有第一連接孔;副調節件包括貫穿有通孔的第二支座和設于通孔內且于通孔內自由旋轉的調節座;調節座的一端分為若干個與調節座軸線成不同角度的第二接觸面,調節座設有與第二接觸面垂直的第二連接孔;定位件用于對第一連接孔與第二連接孔進行對位并對調節座進行定位;調節第一接觸面與其中一個第二接觸面緊密接觸,連接桿依次穿過第一連接孔和該第二接觸面對應的第二連接孔且用于固定第一支座和第二支座。它的優點是方便快速地調節公鎖和母鎖之間的夾角。
- 專利類型實用新型
- 申請人深圳市創顯光電有限公司;
- 發明人郭富榮;張海軍;涂江波;陽海軍;
- 地址518000 廣東省深圳市光明新區公明辦事處田寮社區同觀路泰嘉樂科技工業園1棟第1層、第2層
- 申請號CN201520212681.8
- 申請時間2015年04月09日
- 申請公布號CN204628260U
- 申請公布時間2015年09月09日
- 分類號F16C11/04(2006.01)I;F16C11/10(2006.01)I;G09F9/33(2006.01)I;
