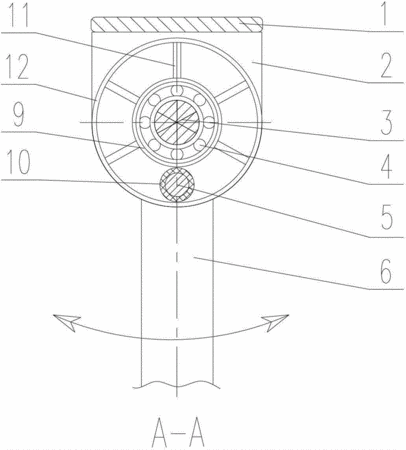

摘要：本實用新型公開了一種體育活動器材擺動角度內限位裝置，包括固定件和與擺桿相連的活動件，活動件設置于固定件上，且在固定件上設置有限制活動件轉動角度的限位件。固定件包括垂直固定于底板上的兩塊平行耳子板，兩耳子板上之間設置中心軸，中心軸通過兩端的孔套盤及螺釘固定在耳子板上；位于兩耳子板之間的中心軸上套有兩個軸承，軸承內圈固定于中心軸上，軸承外圈固定于內套的內壁上，內套的外壁通過若干發散狀布置的輻板與外套的內壁相連形成同心套，所述外套與內套之間的相鄰兩個輻板的中間位置設有一個固定于兩耳子板上的限位件。本實用新型具有結構簡單、承載力大、成本低、容易制作等特點。
- 專利類型實用新型
- 申請人泰山體育產業集團有限公司;山東泰山體育器材有限公司;
- 發明人張之林;
- 地址253600 山東省德州市樂陵市經濟技術開發區泰山體育路1號
- 申請號CN201220600444.5
- 申請時間2012年11月14日
- 申請公布號CN202900979U
- 申請公布時間2013年04月24日
- 分類號F16C11/04(2006.01)I;
