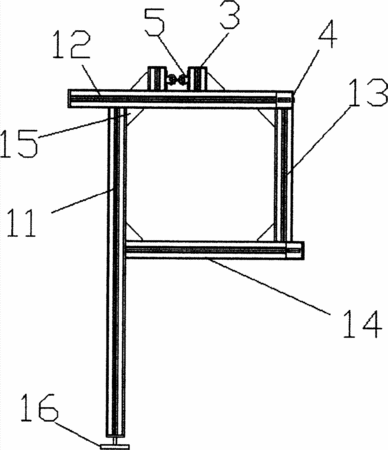

摘要:本實用新型公開了一種激光裁剪機用的組合支布架,其包括:豎直間隔設置的第一支架和第二支架,所述第一支架和第二支架的結構相同,所述水平調節桿的上方分別設置有對稱的兩個限位桿,所述限位桿相對的一側分別設置有滾動軸承,所述豎直支撐桿平行設置在觸地支撐桿上部的一側,所述水平調節桿水平設置在豎直支撐桿和觸地支撐桿的頂部,所述水平連接桿水平設置在觸地支撐桿的側面與豎直支撐桿的底部之間。本實用新型指出的激光裁剪機用的組合支布架,通過水平調節桿可以改變位置以適應各種激光裁剪機的背部凸起情況,整體由鋁合金型材搭建而成,不會生銹,體積小,重量輕,容易搬運和調節,使用方便,提高生產效率。
- 專利類型實用新型
- 申請人蘇州創軒激光科技有限公司;
- 發明人楊振威;邵益山;余德山;
- 地址215168 江蘇省蘇州市吳中區吳中經濟開發區興吳路65號
- 申請號CN201520027927.4
- 申請時間2015年01月13日
- 申請公布號CN204549548U
- 申請公布時間2015年08月12日
- 分類號B65H16/06(2006.01)I;
